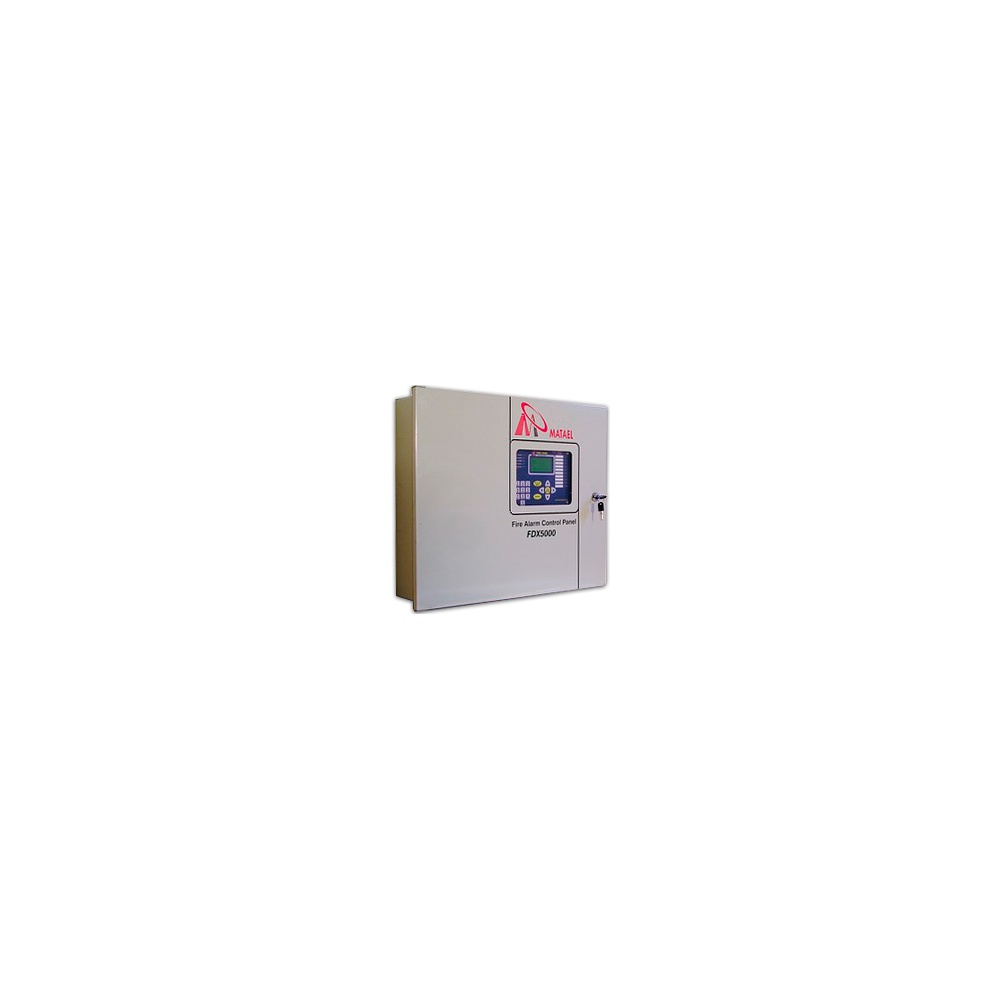

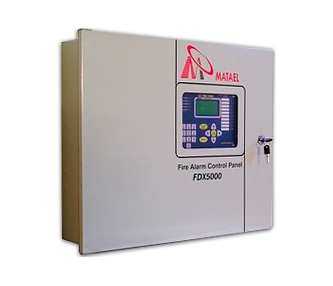

Адресно-аналоговый ППКП FDX-5000
Характеристики главного корпуса МСЕ
Общие внешние размеры - 545x460x122 мм
Максимальный вес с установленным оборудованием и батареями - 8 кг
Габаритные размеры задней части (утопляемой в нишу):
• Длина - (525 ± 5) мм
• Высота - (437 ± 5 ) мм
• Глубина - (106 ± 5) мм
Характеристики CDS
• Номинальное напряжение питания - 220 В AC 50 Гц
• Максимальный ток потребления от сети - 3.15 A
• Максимальный постоянный ток нагрузки блока питания - 7 A
при 24 В DC.
• Многоуровневое зарядное устройство:
• Максимальное напряжение зарядки батарей 27.3VDC
• Максимальный ток зарядки батарей 1.6 A
• Максимальная энергоёмкость батарей 40 Ah
Входы и выходы:
• Питание для модулей и сеть RS485 - два терминальных
блока
• Четыре выхода NAC работающих с подключением нагрузочного
шлейфа по схемам "кольцо" и "радиус" или в
режимах ввода.
• Три релейных переключающих выхода состояния (два реле
"тревога" и одно "неисправность")
• Выход для подключения батарей
• Разъем DB9M для подключения внешнего модема
• Разъем DB9F для подключения модуля LCA.
Габаритные размеры - 270x245x106 мм
Установочные размеры - четыре отверстия Ø6 мм на расстояниях по горизонтали 269 мм и 200 мм по вертикали
FDX-5000 это современная модульная противопожарная система, использующая технологию аналоговой
адресации для контроля и управления состояния входных и выходных устройств. Данная система может работать как
отдельная противопожарная система или как часть сети таких же систем. Такая сеть может содержать до 63-х
локальных систем и контролировать с отдельной главной контрольной панели работу до 63504-х адресных устройств
ввода/вывода и до 3780-ти безадресных шлейфов. Отдельная система (описанию которой посвящено данное
руководство) может поддерживать работу до 1008 адресных устройств ввода/вывода и до 60 безадресных шлейфов. К
данной системе могут быть подключены различные устройства ввода/вывода такие как:
• Адресные датчики: дымовые фотоэлектрические, дымовые ионизационные, тепловые пороговые,
тепловые резкого повышения температуры, утечки газа и т.п.;
• Адресные контактные устройства ввода для подключения сигнала с внешних устройств, не
относящихся непосредственно к системе;
• Адресные ручные извещатели;
• Адресные исполнительные;
• Безадресные датчики, такие как дымовые фотоэлектрические, дымовые ионизационные, тепловые
пороговые, тепловые резкого повышения температуры, утечки газа и т.п. соответствующие
техническим требованиям, указанным в данном руководстве;
• Безадресные контактные устройства.
FDX-5000 поддерживает адресные протоколы опроса извещателей и выходных устройств фирмы "Apollo" серий
XP95 и Discovery или серии MD фирмы «МАТАЕЛЬ», а также предназначена для работы с безадресными извещателями
фирмы «Apollo» серий S60, S65, серии MD фирмы «МАТАЕЛЬ» и любыми другими безадресными извещателями
разрешёнными к использованию с данной системой. FDX-5000 контролирует состояние выходных устройств и
активизирует их в случае необходимости в соответствии с программными установками. К исполнительным устройствам
могут быть подключены различные исполнительные и извещательные устройства, такие как горны, сирены, световые
оповещатели, дистанционные индикаторные панели, автодозвонщики, системы автоматического пожаротушения и т.п.
Примечание: система FDX-5000 не предназначена для одновременной работы по адресным протоколам
«APOLLO» и «MD».
