MB-230 извещатель тепловой

Основные технические данные и характеристики
Внешние данные

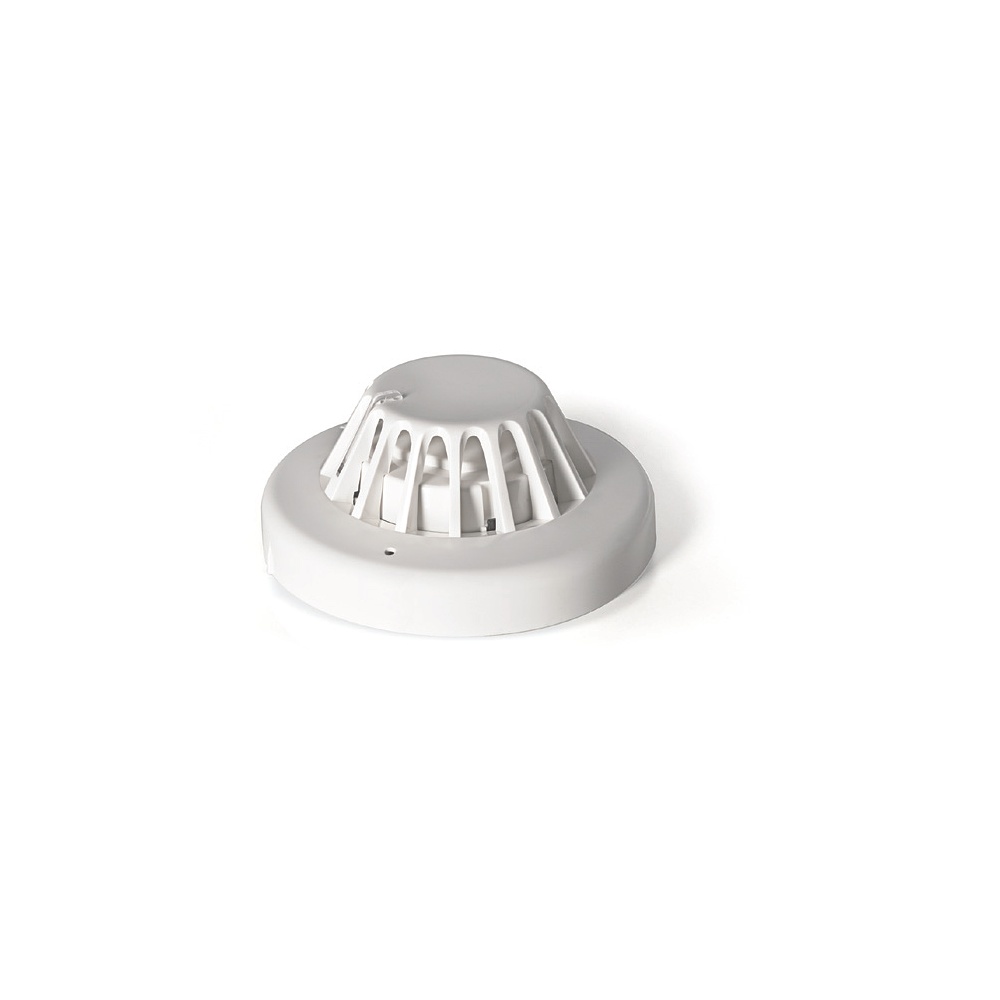

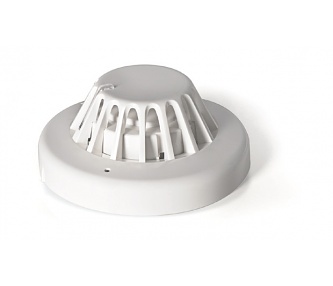

Рис.1
Размеры (ДхВ) - 101х43 мм.
Степень защиты - IP40.

На Рис.1 показано:
отметка для правильной установки извещателя;
отверстие для отпирания установочной базы;
рассеиватель света от светодиода состояния видимый в плоскости извещателя на 360°;
крышка, под которой установлена камера пробирования воздуха.

Технические характеристики
Ток потребления от шлейфа в обычном состоянии: 30 мкА
Ток потребления от шлейфа в режиме тревоги 25 мА
Напряжение в адресном шлейфе: 15-30 В
Чувствительность к нарастанию температуры A2R
Рабочая температура: от -20 до +60 °С
Влажность: от 0 до 95%
Материал корпуса: PC/ABS

Подключение
Извещатель не требует дополнительных подключений кроме подключения к контактам на установочной базе. Извещатель устанавливается на базу согласно инструкции поставляемой с установочной базой. Используемые базы MB-300,MB-301 или MB-302 производства MATAEL LTD.

Установка извещателя.
Извещатель устанавливается на базу согласно инструкции поставляемой с установочной базой.

Условия эксплуатации
Постоянная температура в помещении от -20 до +60 ºС;
Относительная влажность воздуха до 95%;
Не допускаются резкие перепады температуры могущие вызвать образование конденсата на электропроводящих частях извещателя .
