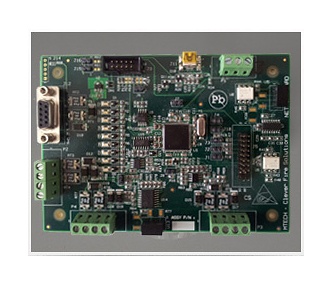

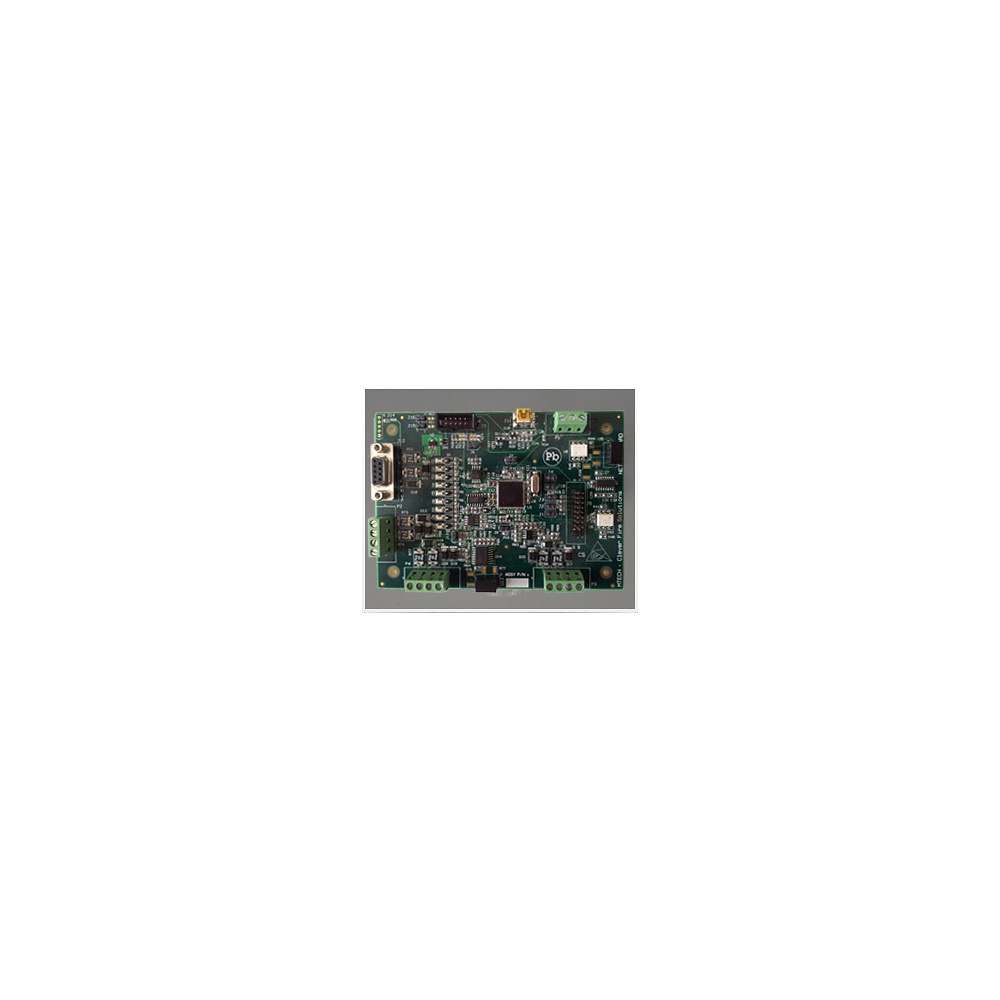

MA-1000NET сетевая карта

Модуль MA-1000NET предназначен для создания сети локальных систем или подключения к действующей сети, созданной на базе приборов приемно-контрольных MA-1000 и системных расширителей MA-1000SUB производства MATAEL LTD.

Внешние данные

Рис.1

Размеры (ШхВхГ) – 65х140х18,5 мм.

На Рис.1 схематически показан модуль MA-1000NET.

Технические характеристики

• Способ подключения сети: кольцевой или радиальный;
• Общая длина сетевого кабеля до 1500 м при радиальном подключении и до 500 м при кольцевом;
• Диаметр подключаемых проводов сети – до 1,5 мм;
• Экранировка подключенного кабеля – рекомендуется в случае присутствия радиопомех в диапазоне частот 50 – 250000 Гц, способных создать на линиях сети напряжения наводок более 0,2 В.

Подключение

Рис.2

На Рис. 2 показаны подключения модуля. В случае использования экранированных кабелей экранировка подключается к корпусу MA-1000 или MA-1000SUB.

Пунктиром показана линия связи, подключаемая в случае кольцевой сети.

Радиальное подключение: резисторы R8-R9 возле разъема PL1 модуля MA-1000NET и разъема подключения сети должны быть на модуле, установленном в ППКПУ MA-1000 и в последнем MA-1000SUB. На промежуточных MA-1000SUB резисторы R8-R9 на модулях MA-1000NET выкусываются.

Кольцевое подключение: резисторы R8-R9 возле разъема PL1 и разъема подключения сети модуля MA-1000NET должны быть только в ППКПУ MA-1000. В подключенных к сети МРС MA-1000SUB резисторы R8-R9 на модулях MA-1000NET выкусываются.

Установка модуля

Для установки модуля отключите все питание от MA-1000 или MA-1000SUB. Отключите все провода от центральной платы прибора, в который устанавливается модуль. Открутите все болты, крепящие центральную плату MA-1000 или MA-1000SUB. Выньте центральную плату. Установите модуль MA-1000NET на специальные стойки корпуса в правой верхней части и закрепите с помощью болтов из комплекта поставки. Подключите широкий кабель из комплекта поставки между модулем и центральной платой прибора. Установите центральную плату в исходное состояние. Подключите все отключенные ранее провода и провода сети к модулю согласно Рис.2.

Настройка и эксплуатация

Модуль не требует дополнительной настройки. Эксплуатация модуля осуществляется согласно документации, поставляемой с MA-1000 или MA-1000SUB.

Условия эксплуатации

• Постоянная температура в помещении от -10 до +60ºС;
• Относительная влажность воздуха до 95%;
• Не допускаются резкие перепады температуры могущие вызвать образование конденсата на электропроводящих частях модуля.
